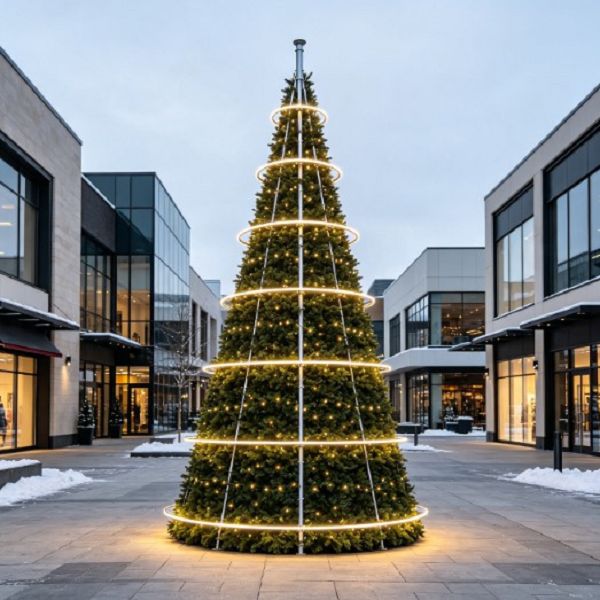

Kuželová-věž s vánočním stromem ve tvaru kužele, navržená pro obecní náměstí, obchodní komplexy a velké{0}}veřejné výstavy, je modulární strukturální osvětlovací systém navržený tak, aby odolal drsnému zimnímu počasí a zároveň poskytoval vysoce-působivé vizuální zapojení. Tento displej, postavený na segmentovém svislém ocelovém stožáru a radiální prstencové konstrukci, integruje-odolné panely listů s programovatelnými obvody LED osvětlení, aby vytvořily stabilní, povětrnostním podmínkám{5}}odolný a vizuálně vyvážený prázdninový orientační bod s výškou od 6 do 30 metrů.
Základní konstrukční sestava
Centrální sekce stožáru
Těžkostěnné části trubek z uhlíkové oceli spojené pomocí-přírubových šroubových spojů s vysokou pevností v tahu zajišťující pevné vertikální vyrovnání.
Radiální opěrné kroužky
Stupňovité vodorovné kroužky přišroubované přímo k límcovým úchytům na hlavním stožáru, vytvářející kónický profil a podpírající napínací lanka.
Základní kotevní rozhraní
Robustní-konstrukční ocelová základová deska zajištěná rozpěrnými kotevními šrouby nebo integrovanými betonovými kapsami protizávaží.
Tension Bracing Network
Kotevní-lanka z nerezové oceli spojující horní vrstvy se zemními kotevními body pro lepší stabilitu v-pobřežních prostředích se silným větrem.
Technické specifikace
|
Parametr |
Podrobnosti specifikace |
|
Výškový rozsah |
6m až 30m (k dispozici vlastní úrovně) |
|
Průměr základny |
3,0 m až 12,0 m (proporcionální poměr) |
|
Odolnost proti větru |
Až 120 km/h (kategorie 1 vichřice) |
|
Provozní napětí |
24V DC nízké-napětí (IP65) |
|
Vstupní výkon |
Regionální napájení 110V až 240V AC |
|
Rozteč pixelů LED |
100 mm až 200 mm nastavitelné |
|
Celková hmotnost rámu |
Přibližně. 1 800 kg (15m jednotka) |
Aplikační prostředí
Obecní náměstí
Působí jako hlavní sezónní kontaktní místo pro oslavy občanských svátků, slavnosti rozsvícení stromů- a propagaci cestovního ruchu.
Obchodní maloobchodní náměstí
Zvyšuje sezónní pěší provoz, zlepšuje vnější oceňování nemovitostí a ukotvuje venkovní zimní trhy.
Zábavní parky a letoviska
Poskytuje displeje s nočním osvětlením s vysokou-viditelností, které jsou schopné odolat silné veřejné interakci a drsným živlům.
Firemní kampusy
Zavádí profesionální sváteční značky a sváteční environmentální styling pro vnější krajinu sídla podniků.
Materiálové složení
Strukturální rámování:Konstrukční uhlíková ocel Q235B a Q355B pro optimální pevnost v tahu a rozložení zatížení.
Ochrana povrchu:Žárově-galvanizovaný povlak podle normy ASTM A123, po kterém následuje architektonické polyesterové práškové lakování.
Listové jehly:100% panenský polyetylen s nízkou-hustotou smíchaný s vlastní předsměsí stabilizující UV-záření.
Hardware a spojovací materiál:Žárově pozinkované ocelové šrouby třídy 8.8-spojené s pojistnými maticemi z nerezové oceli.
Kabelové svazky:Dvouvrstvý{0}}izolovaný měděný drát obalený v plášti ze silikonové pryže odolné proti chladu- určený pro -40 stupňů .
Osvětlení a dekorace
Epoxidové-zapouzdřené uzly:Vstřikované-pryskyřičné čočky chrání vnitřní diody před vnikáním vlhkosti, rozpínáním ledu a solnou mlhou.
Vysoký-lumenový výkon:Využívá čipové sady SMD 5050 RGB nebo EPISTAR poskytující až 18 lumenů na uzel pro viditelnost za denního světla.
Kontrolní protokoly:Podporuje samostatné ovladače SD-karty, síťové uzly Art-Net a centralizované konzoly architektonického osvětlení.
Možnosti zdobení:Volitelné zaklapnutí-na nerozbitné obří cetky, vlastní akrylové svítící hvězdy a laserem-řezané koncovky z nerezové oceli.
Sekvence instalace na-stránce
Nastavení základů
Umístěte základní kotevní rám na betonovou podložku, vyrovnejte pomocí přesných podložek a utáhněte kotevní šrouby podle technických specifikací.
Erekce stožáru
Zvedněte základní část stožáru pomocí mobilního jeřábu; postupně naskládejte a přišroubujte horní segmenty stěžně při kontrole olovnice.
Výstroj a výztuha
Namontujte horizontální kruhové vrstvy zdola nahoru; připevněte stabilizační kotevní dráty a rovnoměrně je napněte, abyste zajistili tuhost.
Listí a elektroinstalace
Připevněte modulární panely listů na prstencové rámy od základny nahoru; propojte předem-ukončené vodotěsné propojky vrstvu po vrstvě.
Balení a logistika
Balíček rámů:Konstrukční trubky a prstencové segmenty upevněné v-pevnostních ocelových kolébkách s ochrannou gumovou výplní.
Ochrana listů:Husté jehlové panely stlačené a zabalené do vyztužených dvojitých{0}} vlnitých kartonů nebo tkaných PE pytlů.
Těsnění součástí:Ovladače, napájecí zdroje a LED řetězce zatavené v anti{0}}statických sáčcích proti vlhkosti- uvnitř dřevěných exportních beden.
Sledování logistiky:Každý balíček je označen identifikačními značkami komponent, čísly vrstev a barevnými kódy montážních zón pro rychlé{0}}třídění na místě.
Možnosti přizpůsobení
Rozměrové inženýrství:Přizpůsobené konfigurace výšky, nestandardní průměry základny a vlastní kónické úhly zkosení pro omezené stopy.
Shoda barevné palety:Barvení listů-odpovídající Pantone a vlastní teplota barev LED od 2700 K teplé bílé až po celé spektrum RGB.
Elektrická integrace:Vstupní napětí pro konkrétní oblast-, specializované konfigurace zástrček a rozhraní vlastních řídicích protokolů.
Integrace značky:Integrované konstrukční montážní držáky pro firemní loga, obecní erby nebo pole sponzorských značek.
Výroba a kontrola kvality
Robotické CNC zpracování:Automatizované řezání plazmou a obloukové svařování kovů v ochranné atmosféře zajišťují rozměrovou přesnost a konzistentní integritu spoje.
Galvanizační ponor:Úplné{0}}ponoření roztaveného zinku proniká vnitřními lumeny potrubí, aby se zabránilo skryté vnitřní oxidaci.
Testování koroze:Vzorky podstoupí 1000 hodin vystavení neutrální solné mlze ASTM B117, aby se ověřila přilnavost povlaku a odolnost proti korozi.
Elektrické zapálení-:100 % LED řetězců a napájecích zdrojů prochází před zabalením 48-hodinovým nepřetržitým-zátěžovým provozním testem.
Často kladené otázky
Otázka: Jaké vybavení je potřeba pro postavení 15metrové věže?
Odpověď: Montáž vyžaduje malý mobilní jeřáb nebo sběrač třešní, standardní mechanické ruční nářadí, momentové klíče a 4člennou technickou posádku.
Otázka: Jak je konstrukce stabilizována proti silným zimním větrům?
Odpověď: Stabilita je dosažena pomocí betonových zátěžových bloků, zemních kotevních rozpěrných šroubů a vícevrstvých napínacích lan z nerezové oceli-.
Otázka: Lze světelné efekty po instalaci upravit?
A: Ano. Řídicí systémy podporují aktualizace programu prostřednictvím výměny SD karty, nahrání USB rozhraní nebo dálkového přenosu DMX světelné konzole.
Otázka: Jaká údržba je nutná během provozu?
Odpověď: Rutinní kontroly zahrnují inspekci -napětí drátu- jednou za týden, kontrolu těsnění elektrických rozvodných skříní a odklízení hustého sněhu z nižších úrovní.
Otázka: Jaká je očekávaná životnost materiálů?
Odpověď: Žárově-pozinkované ocelové rámy nabízejí životnost přesahující 15 let, zatímco UV-stabilizované panely listů si zachovávají barevnou integritu po dobu 5 až 8 sezón.
