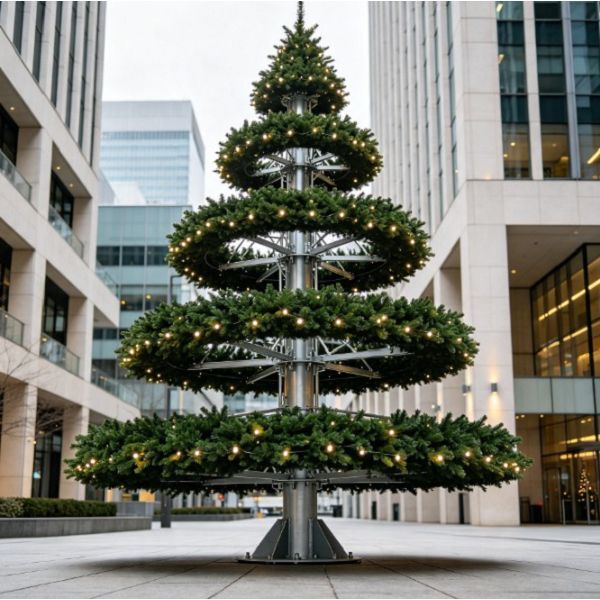

Tento modulární stohovatelný vánoční stromek, navržený pro velké-veřejné architektonické expozice, využívá progresivní více{1}}vrstvou prstencovou strukturu, která umožňuje nezávislým sekcím, aby se postupně vkládaly do centrálního-nosného ocelového stožáru, čímž se výrazně zkracuje-doba instalace na místě a mimo-sezónní skladovací objem.
Základní strukturální vlastnosti
Základní strukturální vlastnosti
Vnořené úložiště:Kónické vrstvy se oddělují do plochých{0}}balicích kroužků, které se do sebe zasouvají, což snižuje logistiku vracení a objem skladu až o 60 %.
Přechodové měřítko:Každá vrstva má vypočítaný geometrický gradient pro udržení přesného úhlu kužele bez strukturálního prohýbání.
Nástroj-Volné zarovnání:Přesné-obrobené drážky-a{2}}kolíkové spoje automaticky vyrovnávají moduly při spuštění, což eliminuje ruční měření úhlu.
Integrované strukturální jádro
Těžký-rozchodný stožár:Centrální svislý sloup využívá silnostěnné{0}}trubky z konstrukční oceli navržené tak, aby vydržely vícesměrné zatížení větrem- na otevřených venkovních plochách.
Načíst-Distribuční základnu:Svařované ocelové základní desky výložníků přenášejí vlastní hmotnost a dynamický střih větru rovnoměrně na zem, aniž by vyžadovaly kotvící šrouby k podlaze.
Uzamykání proti rotaci-:Mechanické stavěcí-šrouby a gravitační{1}}kolíky zabraňují nezávislému otáčení patra způsobenému vnitřním průvanem HVAC nebo venkovní vichřicí.
Inženýrství rychlého nasazení
Snížené požadavky na posádku:9-metrová konfigurace vyžaduje 3člennou montážní posádku namísto 6členného montážního týmu, který je poháněn modulárními segmenty.
Před-kabelová napájecí sběrnice:Vertikální kanály rozvodu energie procházejí centrálním sloupem s kabely typu plug{0}}and{1}}play a odstraňují zamotané vnější linky.
Vysokozdvižný vozík-Základna:Integrované zvedací kapsy na základním podvozku umožňují bezpečné přemístění plně sestavené spodní vrstvy pomocí standardních skladových strojů.
Technické specifikace
|
Technický parametr |
Specifikace Standard |
|
Dostupné výšky |
6m, 9m, 12m, 15m (vlastní až 25m) |
|
Průměry základny |
2,8 m (výška 6 m) až 6,5 m (výška 15 m) |
|
Materiál rámu |
Konstrukční uhlíková ocel Q235B / Q355B |
|
Tloušťka stěny stožáru |
Strukturální tolerance 4 mm až 8 mm |
|
Listový materiál |
100% panenská směs PVC / PE |
|
Ohnivzdornost |
Certifikace NFPA 701, DIN 4102-B1 |
|
Odolnost proti větru |
Trvalé zatížení větrem až 24 m/s |
|
Elektrický vstup |
110V–240V AC (24V DC interní sběrnice) |
|
Ochrana proti vniknutí |
Venkovní kabelové svazky a LED diody IP65- |
Komerční aplikace
Atria nákupních center:Maximalizuje vertikální vzdušný prostor ve více-podlažních maloobchodních centrech a zároveň zachovává pozemní-chodníky bez překážek.
Městská náměstí:Odolává drsným zimním povětrnostním podmínkám v otevřených veřejných zónách a zároveň odolává vysoké hustotě diváckého provozu.
Hotelové lobby a pohostinství:Hodí se přes standardní dvouvchodové-servisní dveře prostřednictvím vnořených kruhových členění, čímž se zabrání strukturálním úpravám stěn během nakládání-.
Dopravní terminály:Nasazeno v letištních odletových halách a železničních uzlech s vysokými stropy{0}} za přísných podmínek pro veřejnou bezpečnost a požární úniky.
Analýza strukturálních výhod
Zámek samostředící gravitace-
Zúžená geometrie centrálního stožáru vede každý klesající prstenec do uzamčeného geometrického středu, čímž se eliminuje excentrické rozložení zatížení.
Distribuovaný střih větru
Stohovatelný prstencový design rozděluje boční sílu větru přes několik vzájemně propojených límcových uzlů po celé výšce stožáru.
Nezávislá výměna vrstev
Jednotlivé odbočné kroužky lze sejmout a v případě poškození nezávisle vyměnit, čímž se vyhnete nutnosti sešrotovat celou svařenou sekční polovinu.
Materiály a výrobní normy
Primární rámec:Vnější a vnitřní povrchová úprava z uhlíkové{0}oceli pozinkovaná za tepla-zabraňuje tvorbě rzi ve-pobřežním nebo zasněženém prostředí s vysokou vlhkostí.
Stavba pobočky:Vysokopevnostní -jádra z pozinkovaného ocelového drátu obalená jehlami z PVC-zpomalujícími hoření lisované z CNC vstřikovacích lisovnic.
Spojovací materiál a konektory:Vysokopevnostní ocelové šrouby třídy 8.8-s povrchovou úpravou Dacromet- proti korozi.
Kabeláž svazku:Hořlavé-měděné kabely zapouzdřené v pryžovém plášti odolném proti chladu- až do -30 stupňů bez popraskání pláště.
Integrace osvětlení a dekorací
Integrace LED listů:Tovární-tkaná širokoúhlá-řetězová světla LED zabudovaná přímo do špiček větví, což snižuje-pracovitost při balení na místě o 80 %.
Možnost mapování pixelů:Adresovatelné uzly DMX512 RGB LED integrované pro synchronizované mediální fasádní světelné show a dynamické vizuální programování.
Kapacita pro zavěšení ozdob:Vyztužené podstavce větví{0}} navržené tak, aby udržely až 1,5 kg zavěšených ozdobných přívěsků na běžný metr.
Možnosti teploty barev:Teplá bílá (2700K), studená bílá (6000K), RGB Full Color a vlastní Pantone-odpovídající statické barvě listů.
Pracovní postup instalace a montáže na místě
Fáze 1: Vyrovnání základů:Umístěte těžký-ocelový základní rám na rovný povrch; vyrovnání pomocí závitových vyrovnávacích podložek a ověření vodováhy.
Fáze 2: Erekce stožáru:Našroubujte svislé ocelové části stožáru postupně na základní přírubu pomocí momentového klíče kalibrovaného na specifikované meze tahu.
Fáze 3: Vrstvení prstenů:Zvedněte vrstvu základního prstence pomocí mechanického navijáku nebo zvedacího límce jeřábu, přesuňte se přes stožár a spusťte do gravitačních-polohovacích kolíků. Opakujte směrem nahoru.
Fáze 4: Připojení elektrické sběrnice:Připojte vodotěsné rychlo{0}}zacvakávací konektory z každé vrstvy ke svislému kmenovému vedení; provádět testy kontinuity a zátěže obvodu.
Možnosti přizpůsobení
Rozměrové měřítko
Vlastní přírůstky výšky (7,5 m, 11 m) a -nestandardní základní půdorysy, aby se vešly do omezených architektonických půdorysů.
Doplňky pozemního stavitelství
Vlastní výpočet zátěže a balíčky certifikace vyražené stavebními inženýry pro specifické místní větrné a seismické kódy.
Variace hustoty listů
Nastavitelný počet jehel na větev (v rozmezí od 120 špiček do 220 špiček na větev 50 cm) pro hustší vizuální neprůhlednost.
Integrace firemní značky
Vlastní strukturální vrcholové toppery, integrované panely s logem LED Matrix a proprietární{0}}pantone barvy listů.
Optimalizace balení a přepravy
Vnořovací stohové palety:Větevné prstence se v ocelových přepravních klecích{0}}skládají svisle, což snižuje CBM o 55 % ve srovnání s pevnými kužely.
Bariérová-ochrana proti vlhkosti:Jednotlivé vrstvy zabalené do průmyslové stretch fólie a vysušených sáčků proti vlhkosti, aby se zabránilo korozi při tranzitu během námořní přepravy.
Optimalizace kontejneru:Standardní 40stopý kontejner High Cube pojme až tři kompletní 9metrové stromové sestavy včetně rámů a zátěží.
Označení součástí:Laserem-řezané identifikační štítky z nerezové oceli připevněné ke každému konstrukčnímu kroužku a segmentu postroje, aby odpovídaly schématům technického rozvržení při příjezdu.
Často kladené otázky
Otázka: Jaké vybavení je potřeba k sestavení 12metrového stohovatelného stromu?
Odpověď: Ke zvednutí prstenců horního patra na centrální stožár je nutný elektrický nebo ruční řetězový kladkostroj namontovaný na dočasném portálovém nebo jeřábovém vozíku. Na místě není potřeba žádné těžké svařovací nebo řezací zařízení-.
Otázka: Jak systém zvládá vysoké zatížení větrem na otevřených venkovních plochách?
Odpověď: Konstrukční návrh zahrnuje vypočtené-zátěžové desky umístěné na podpěrách základny spolu s vysokou-tloušťkou ocelových stěn testovaných na stabilitu ve střihu větru až do 24 m/s.
Otázka: Jsou elektrické spoje-odolné vůči povětrnostním vlivům při nepřetržitém zimním provozu?
Odpověď: Všechny napájecí kabely, zástrčky a uzly LED jsou vybaveny vodotěsnými šroubovacími konektory s krytím IP65{1}}, které zabraňují pronikání vlhkosti během deště a sněhových bouří.
Otázka: Lze objednat náhradní kroužky, pokud je sekce poškozena během přepravy?
A: Ano. Vzhledem k tomu, že každá vrstva je vyráběna v modulárních tolerancích zaměnitelnosti, lze přesné náhradní kroužky-objednávat s odkazem na sériové číslo vyřezané laserem- na základním rámu.
Otázka: Jaké certifikace požární bezpečnosti doprovázejí listové materiály?
A: Listové materiály z PVC a PE vyhovují normám NFPA 701 a DIN 4102-B1 pro zpomalení hoření, přičemž protokoly o zkouškách jsou k dispozici pro schválení místními obecními povoleními.
